Cura Infill 메뉴









Infill density = 충전 밀도

충전 밀도는 인쇄 내부에 사용되는 플라스틱의 양을 정의합니다. 충전 밀도가 높을수록 인쇄물 내부에 플라스틱이 더 많아 져 물체가 더 강해집니다. 시각적 목적을 가진 모델에는 약 20 %의 충전 밀도가 사용되며 최종 사용 부품에는 더 높은 밀도를 사용할 수 있습니다.

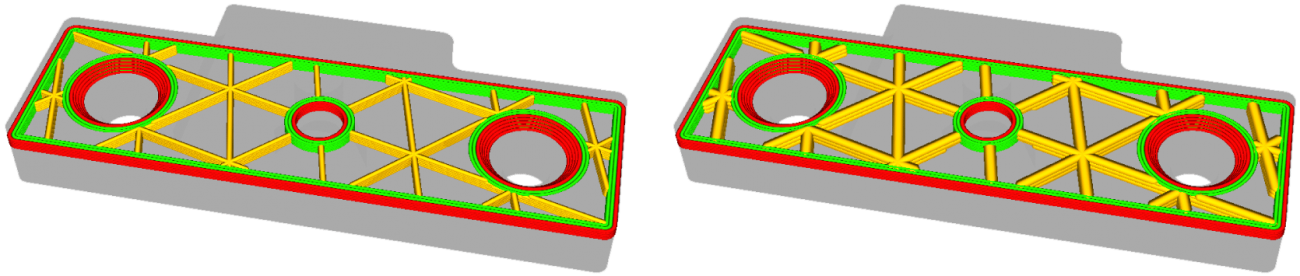

오른쪽의 모델은 왼쪽의 모델보다 충전 밀도가 높습니다.

Infill line distance = 충전 라인 거리

충전 밀도를 백분율로 설정하는 대신 라인 거리를 설정할 수도 있습니다. 이것은 각 충전 라인 사이의 거리를 결정하며, 이는 충전 밀도를 변경하는 것과 동일한 효과를 갖습니다.



Infill pattern = 충전 패턴

Ultimaker Cura를 사용하면 인쇄 된 충전재 구조의 패턴을 변경할 수 있으므로 일부 사용 사례에 유용합니다. 예를 들면 다음과 같습니다.

• 일상적인 인쇄물에 강력한 2D 충전재 사용
• 빠르지 만 약한 모델에는 빠른 2D 주입 이 사용됩니다
• 모든 방향에서 물체를 똑같이 강하게 만들기 위해 3D 주입
• 유연한 재료에 3D 동심 충전재 사용

다음과 같은 패턴 옵션을 사용할 수 있습니다.

• 그리드 : 강력한 2D 충전
• 라인 : 빠른 2D 충전
• 삼각형 : 강력한 2D 충전
• 트라이 육각형 : 강력한 2D 충전
• 큐빅 : 강력한 3D 주입
• 큐빅 (분할) : 강력한 3D 주입 (큐빅에 비해 재료를 절약)
• 옥텟 : 강력한 3D 주입
• 쿼터 큐빅 : 강력한 3D 주입
• 동심원 : 유연한 3D 주입
• 지그재그 : 하나의 대각선 방향으로 연속 인쇄되는 격자 모양의 충전
• 크로스 : 유연한 3D 충전
• Cross 3D : 유연한 3D 충전
• 자이 로이드 충전 : 가장 낮은 무게를 위해 강도가 증가 된 충전 .



충전 패턴은 왼쪽에서 오른쪽으로 위 목록의 순서대로 표시됩니다.



Infill line directions = 충전 라인 방향

주입 라인은 일반적으로 45 ° 각도로 인쇄됩니다. 이 각도에서 X 및 Y 모터는 함께 작동하여 품질을 잃지 않고 레이어에서 최대 가속 및 저크를 얻습니다. 선을 다른 방향으로 인쇄해야하는 경우 수직선은 0 °, 수평선은 90 °로 설정할 수 있습니다. 예를 들어 : [0,90]은 수평-수직 상단 / 하단 패턴이됩니다.

Infill XY offset = 충전 XY 오프셋

주입 된 패턴은로드 된 각 모델의 중심에 있습니다. 패턴을 왼쪽, 오른쪽, 위 또는 아래로 이동하려면 X 또는 Y 오프셋을 사용할 수 있습니다. 양수 값은 위와 오른쪽으로 이동하고 음수 값은 아래 또는 왼쪽으로 이동합니다. 동심 채우기 유형에서는 작동하지 않습니다.

Infill overlap percentage = 충전물 오버랩 백분율

이 설정을 사용하면 채우기와 벽 사이의 겹치는 정도를 제어 할 수 있습니다. 백분율 또는 실제 값으로 설정할 수 있습니다. 값이 클수록 일반적으로 주입구와 벽 사이의 접착력이 향상됩니다. 그러나 너무 높은 값을 사용하면 과도하게 돌출 될 수 있으므로 인쇄물의 시각적 품질이 저하 될 수 있습니다. Ultimaker Cura의 기본값은 대부분의 경우 충분합니다.



충전 겹침 및 와이프 거리의 시각화



Skin overlap (percentage) = 피부 겹침 (백분율)

스킨 오버랩은 충전 오버랩과 동일한 방식으로 작동하며 위에서 자세히 설명합니다. 백분율 또는 실제 값으로 설정할 수 있습니다. 스킨 오버랩은 인쇄물의 모든 상단 및 하단 레이어에 영향을줍니다.

Infill wipe distance = 충전 물티슈 거리

이 설정은 벽면 인쇄를 시작하기 전에 채우기를 인쇄 할 때 프린터의 압출을 중지하도록 지시합니다. 노즐의 압력으로 인해 프린터가 여전히 약간의 필라멘트를 흘릴 수 있지만 압출을 조기에 중지하면 쉘의 압출이 줄어 듭니다. 위 이미지를 참조하십시오.

Infill layer thickness = 충전 층 두께

충전물의 층 높이는 시각적 품질에 중요하지 않으므로 충전 시간에 두꺼운 층을 사용하여 인쇄 시간을 줄일 수 있습니다. 이 설정을 조정할 때는 항상 레이어 높이의 배수인지 확인하십시오. 그렇지 않으면 Ultimaker Cura가 레이어 높이의 배수로 반올림합니다. 즉, 예를 들어 레이어 높이가 0.1mm 인 동안 충전 두께 0.2mm로 인쇄 할 수 있습니다. 프린터는 먼저 벽을 2 개의 층으로 인쇄 한 다음 두꺼운 충전재 층을 인쇄합니다.



Gradual infill steps = 점진적 충전 단계

점진적 충전은 하위 레이어에서 충전 비율을 줄임으로써 사용되는 충전량을 줄입니다. 모든 점진적 주입 단계는 주입 비율을 요소 2로 나눕니다. 결과적으로 상단 레이어 근처의 밀도가 높아져 인쇄 시간이 단축됩니다.



예 : 점진적 충전 단계 = 2 및 충전량 = 20 %-> 상단 5mm의 경우 충전량 = 20 %, 나머지 인쇄물의 경우에는 충전량 = 10 %



Gradual infill step height = 점진적 충전 단계 높이

점진적 충전 단계 높이는 상단 레이어에서 계산 된대로 충전을 줄여야하는 높이입니다. 이런 식으로 인쇄물에 추가 주입을 사용하지 않고도 상단 레이어를 쉽게 닫을 수 있습니다.

Infill before walls = 벽 앞에 채우기

이 설정을 사용하면 벽 전에 채우기가 인쇄됩니다. 벽이 이미 인쇄 된 주입구에 달라 붙어 돌출부가 더 좋아집니다. 이 순서대로 인쇄하면 단점이있을 수 있습니다. 충전재가 벽보다 먼저 인쇄되면 벽을 통해 충전재가 보일 수 있으며 표면 마감 처리가 거칠어 질 수 있습니다.

Minimum infill area = 최소 충전 영역

이 설정을 통해 단일 레이어의 작은 영역을 채우지 않고 피부로 인쇄 할 수 있습니다. 굴뚝이있는 평평한 지붕을 예로 들어 보겠습니다. 예를 들어 굴뚝은 얇고 부서지기 쉬우 며 피부에 견고하게 인쇄 할 수 있습니다.

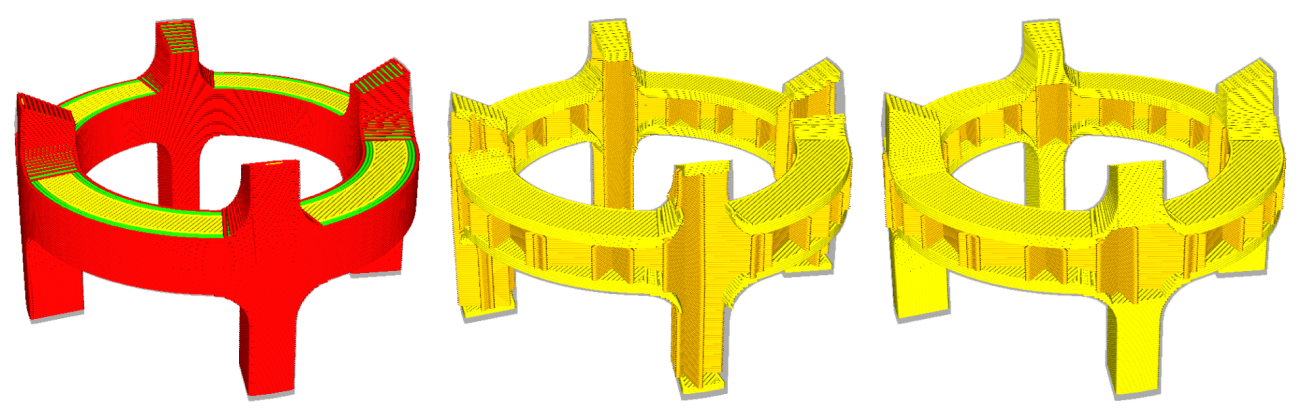

최소 주입 영역은이 커플러의 다리를 피부로 완전히 채워서 강화시킵니다.



Skin removal and skin expansion = 피부 제거 및 피부 확장

모델의 스킨 (상단 및 하단 레이어)이 인쇄 프로파일에 설정된 최소 두께에 도달하도록 인쇄됩니다. 그러나 일부 모델에는 더 강력하거나 가벼운 내부 형상이 필요합니다. 이 설정은 일반적으로 충전물이 인쇄되는 수평으로 피부를 확장하거나 제거합니다. 이것을 약간 확장하면 돌출 모델 요소가 나머지 모델에 더 잘 접착되어 더 강하거나 가벼워집니다. Z 방향으로 돌출 된 요소가있는 평평한 표면은 더 강한베이스를 가지므로 더 단단합니다.

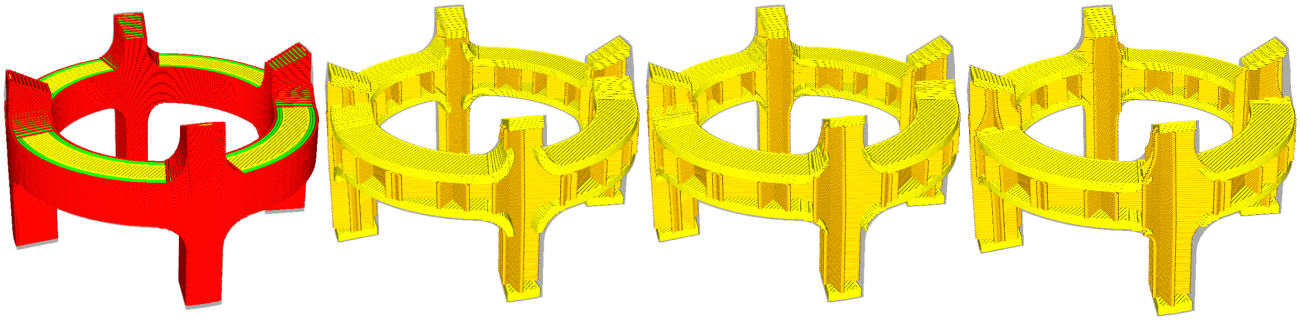

왼쪽에서 오른쪽으로;  모델 미리보기, 0.8mm의 피부 확장, 피부 확장 또는 제거 없음, 0.8mm의 피부 제거

Skin removal width = 피부 제거 폭

이것은 피부 제거를 적용 할 때 제거 될 피부의 너비입니다. 상단 및 하단 레이어에 개별적으로 적용 할 수 있습니다.

Skin expand distance = 피부 확장 거리

이것은 피부가 확장되는 거리를 나타냅니다. 값이 클수록 더 길지만 더 인쇄물이 인쇄됩니다. 값이 낮을수록 강도가 약간 증가합니다.

Maximum skin angle for expansion = 확장을위한 최대 피부 각도

피부는 모델 전체에 존재하므로 모든 영역을 확장 할 필요가 없습니다. 대신 여기에 지정된 각도 아래의 영역 만 확장됩니다. 이러한 방식으로 돌출 요소가있는 평평한 표면이 나머지 모델에 영향을주지 않고 강화됩니다. 이를 위해 0 °는 수평 (및 확장되지 않음)이고 90 °는 수직이며 모든 것을 확장합니다.

Minimum skin width for expansion = 확장을위한 최소 피부 너비

이 매개 변수는 작은 피부 (위와 아래) 영역이 확대되는 것을 방지합니다. 모델의 크고 평평한 표면의 강도 만 목표로 삼을 때 특히 사용됩니다.







출처 https://ultimaker.com/
